Тема нагревательных элементов кажется простой, пока не столкнешься с выбором конкретной модели для водонагревателя, промышленной печи или лабораторного прибора. В этой статье я подробно разбираю устройство, материалы, типы и формы исполнения ТЭНов, а также даю практические рекомендации по выбору и эксплуатации, а по ссылке https://industriaten.ru/ вы можете узнать еще больше полезных подробностей. Читатель получит и технические знания, и рабочие советы, которые помогут не ошибиться при покупке или обслуживании.
Что такое ТЭН и как он работает
ТЭН — это теплоэлектрический нагреватель, представляющий собой электрический резистивный элемент в защитной оболочке. По протеканию электрического тока он превращает электрическую энергию в тепло, передаваемое через оболочку окружающей среде или рабочему телу. Простота принципа не делает конструкцию банальной: форма, материалы и конструкционные детали критически влияют на эффективность и срок службы.
Основные компоненты типичного ТЭНа — сопротививляющий элемент (спираль или проволока), изолирующий заполнитель и защитная наружная оболочка. В зависимости от области применения меняются диаметр, мощность, тип изоляции и способ крепления, что дает широкий набор конфигураций. Правильное сочетание этих параметров обеспечивает требуемую тепловую нагрузку и надежность в конкретных условиях.
Материалы ТЭНов: от жил до оболочки
Ключевой критерий долговечности любой модели — материалы, из которых изготовлены рабочая жилка, изоляция и оболочка. Нихром и кантал — наиболее распространенные сплавы для сопротивительного элемента; они устойчивы к высоким температурам и окислению. Для задач с повышенной коррозионной нагрузкой применяют нихром в комбинации с нержавеющей оболочкой или специальные сплавы с добавками хрома и алюминия.
Изоляционный материал между жилкой и оболочкой обычно представлен оксидом магния (MgO), который обеспечивает отличную теплопроводность и электрическую изоляцию. Оболочки выполняют из нержавеющей стали, титана, медных сплавов или специальных коррозионно-стойких сплавов. Выбор оболочки зависит от среды: для соленой воды или агрессивных химикатов нужны более стойкие покрытия и материалы.
Типы оболочек и их назначение
Нержавеющая сталь AISI 304 и 316 — самые популярные варианты для бытовых и промышленных задач, поскольку они сочетают коррозионную устойчивость и доступную цену. Марка 316 предпочтительнее в морских и химически агрессивных средах за счет добавок молибдена. Титан используют для контакта с солеными или активными средами, где даже 316-я сталь быстро выходит из строя.
Для высокотемпературных печей применяют оболочки с керамическими вставками или специальные футеровки. Также встречаются ТЭНы в медной оболочке, обычно для локального бытового применения, где важна высокая теплопроводность. Каждая оболочка диктует условия монтажа, режимы эксплуатации и методы обслуживания.

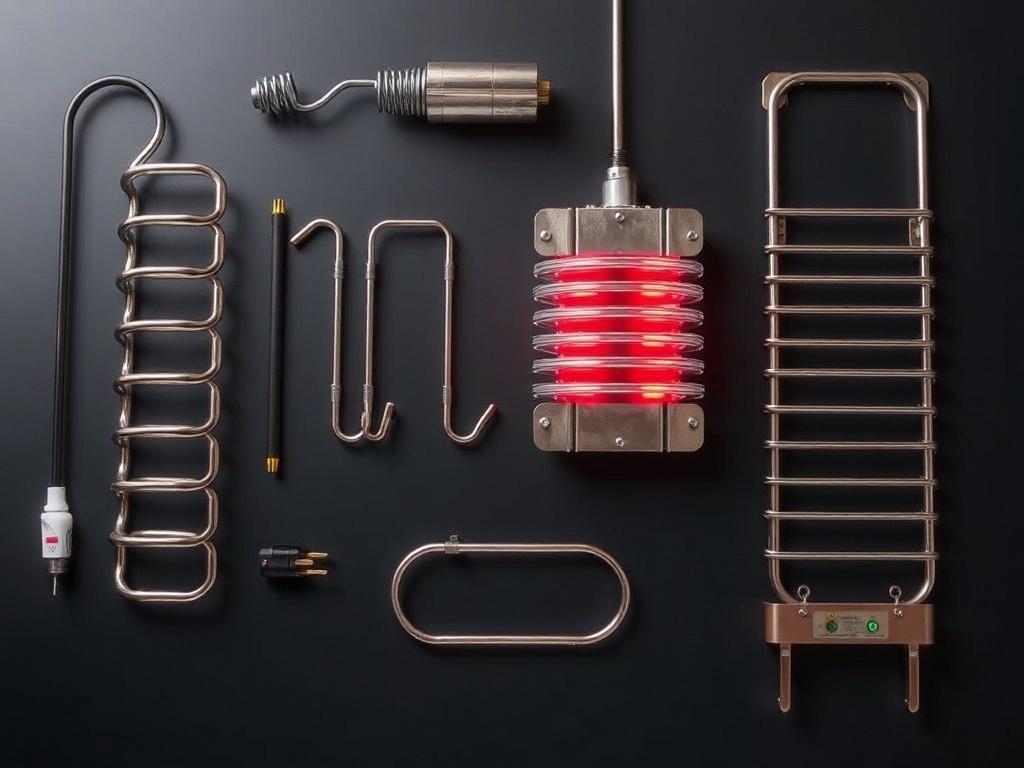

Формы и конфигурации: какие бывают ТЭНы
Форма нагревателя определяет способ крепления, площадь теплообмена и удобство обслуживания. Классические конфигурации включают трубчатые, фланцевые, картриджные, ТЭНы для бочек и сухие (сухие камеры). Каждая из этих форм решает конкретную прикладную задачу — от нагрева воды в бойлере до точного подогрева прецизионного оборудования.
Также бывают спиральные и U-образные исполнения, моноблочные сборки с несколькими элементами внутри одной оболочки и модульные компоновки для увеличения мощности. Различия в конфигурации влияют на плотность мощности, распределение тепла и риск локального перегрева. Поэтому важно сопоставлять форму с рабочей средой и требуемыми тепловыми характеристиками.
Трубчатые (кабельные) ТЭНы
Трубчатые ТЭНы — наиболее универсальный вид: внутри металлической трубки размещена спираль или проволока, а пространство заполнено изолятором. Их используют в бойлерах, электрокипятильниках, промышленных ваннах и печах. Простота изготовления делает их экономичным решением при массовом использовании.
Преимущество — гибкость в конфигурировании: длина, диаметр, диаметр проволоки и мощность подбираются под задачу. Недостаток — при контакте с агрессивной средой или при недостаточном отводе тепла возможна локальная деградация изоляции и короткое замыкание. Установка и обслуживание требуют контроля за герметичностью оболочки.
Фланцевые ТЭНы
Фланцевые исполнения предназначены для монтажа в резервуары и котлы, где требуется надежное герметичное соединение и быстрый демонтаж. Фланец обеспечивает простую замену нагревателя без слива содержимого бака в некоторых конструкциях. Это решение широко применяется в промышленности, в системах теплообмена и в технологических емкостях.
Конструктивно фланец может быть съемным или приварным, иметь дополнительные защитные кожухи и теплоизоляцию. Для обеспечения герметичности используют уплотнения из резины, фторопласта или металлические прокладки. Выбор фланца и уплотнения зависит от рабочей температуры и химической активности среды.
Картриджные и штыревые ТЭНы
Картриджные нагреватели — это компактные элементы цилиндрической формы, предназначенные для нагрева небольших объемов, пресс-форм, термостатируемых корпусов и индустриального оборудования. Они вставляются в отверстие и обеспечивают быстрый и локальный разогрев. Высокая удельная мощность и быстрый отклик делают их удобными в задачах прецизионного поддержания температуры.
Штыревые ТЭНы схожи по назначению, но обычно имеют более крупный диаметр и используются в лабораторных банях, бойлерах и емкостях с минимальным движением среды. Минус картриджей — необходимость точной подгонки отверстия и хорошего теплового контакта для предотвращения перегрева. Варианты исполнения допускают встроенную термозащиту и термопары.
Сухие (сухие камеры) ТЭНы
Сухие ТЭНы работают в герметичных камерах и не контактируют напрямую с рабочей средой, что значительно повышает срок службы в агрессивных средах и при минерализации воды. Их ставят в сухие колбы или в специальные гильзы, заполненные воздухом или инертным газом. Конструкция удобна для жестких условий эксплуатации, где классические элементы быстро зарастают или корродируют.
Такое исполнение обеспечивает простую замену и минимизирует контакты нагревателя с агрессивными средами, но снижает интенсивность теплоотдачи по сравнению с погружными ТЭНами. Поэтому их применяют там, где первична надежность и чистота среды, например, в пищевой промышленности и лабораторной технике.
Критерии выбора: мощность, плотность, напряжение и форма
Выбор нагревателя нельзя свести к одной цифре мощности. Важны плотность мощности (Вт/см2), номинальное напряжение, совместимость материалов и способ крепления. Плотность мощности определяет, насколько элемент способен отводить тепло без перегрева — для жидкостей она может быть выше, чем для воздуха или вакуума.
Например, для водогрейных применений типичные плотности составляют 3-10 Вт/см2, а для воздушного нагрева и печей — 1-3 Вт/см2. Еще одну роль играет номинальное напряжение: стандартные бытовые исполнения рассчитаны на 220 В, в промышленных установках используют 380 В и выше. Неправильный подбор напряжения изменяет рабочую температуру и может привести к преждевременному выходу из строя.
Объем и среда нагрева
Для нагрева больших объемов лучше подходят фланцевые массивные элементы с низкой плотностью мощности, что снижает риск локального кипения и кавитации. Для малых емкостей и локальных задач — картриджи или компактные трубчатые ТЭНы с высокой удельной мощностью. При выборе учитывают также состав среды: соленость, кислотность, абразивность и наличие отложений.
В системах с минерализованной водой важна возможность чистки и замены без демонтажа всей системы. Если среда склонна образовывать накипь, целесообразно выбирать сухие исполнения или модели с защитным покрытием, которое уменьшает адгезию отложений. Иначе эффективность падает, а расход электроэнергии растет.
Конструкционные элементы, влияющие на надежность
Надежность зависит не только от материалов, но и от технологических нюансов: качества пайки, плотности заполнения изолятора, герметичности концов и точности контроля допусков. Малейшие пустоты в MgO способны привести к локальному перегреву жилки и последующему выходу из строя. В производстве важна тщательная вибрационная и тепловая обработка для уплотнения наполнителя.
Важна также конструкция вводов и уплотнений, особенно в фланцевых и крупных промышленных ТЭНах. Некачественные вводы часто становятся слабым звеном при многократных температурных циклах. Хорошая практика — выбирать изделия с опытными сертификатами качества и проверенной репутацией производителя.
Терморегуляция и защита
Во многих ТЭНах предусмотрены встроенные температурные датчики и предохранительные термостаты, предотвращающие перегрев. Наличие термопары встраивается в корпус или монтируется отдельным образом, что позволяет быстрее реагировать на колебания температуры. Для бытовых бойлеров минимально необходимая защита — автоматическое отключение при превышении допустимого предела.
Для промышленного применения нередки комплекты с реле тока, температурными предохранителями и системами аварийного отключения. Эти элементы не только продлевают срок службы, но и обеспечивают безопасность персонала и окружающего оборудования. Игнорировать их нельзя — дешевле купить более защищённый агрегат, чем оплачивать последствия перегрева.
Области применения по типам ТЭНов
Каждый тип нагревателя находит свою нишу. Трубчатые ТЭНы доминируют в бытовой технике — водонагревателях, электрочайниках, а также в промышленности для нагрева жидкостей и воздушных потоков. Картриджи востребованы в пластмассовом литье, подогреве пресс-форм и медицинских приборах. Фланцевые элементы — выбор для больших емкостей и технологических процессов.
Специальные исполнения применяются в пищевой и фармацевтической промышленности, где критична чистота среды и биологическая безопасность. В нефтехимии и химическом производстве используют нагреватели из титана и высоколегированных сплавов, способных выдерживать агрессивные реагенты и высокие температуры. Правильное соответствие типа задаче экономит и время, и деньги.
Примеры из практики автора
В своей практике мне приходилось заменять ТЭНы в бойлерах в многоквартирном доме: владельцы терпели медленный нагрев до момента, когда на ТЭНе выросла толстая корка накипи. Мы установили исполнение с более толстой оболочкой и меньшей плотностью мощности — эффект заметен сразу: вода нагревается равномернее, и частота обслуживания снизилась. Это простой пример, где небольшая корректировка конфигурации дала ощутимую практическую выгоду.
В другом случае, на производстве, нам пришлось переходить с обычных 304-й стали на 316-ю в нагревателях для технологических емкостей, работающих с раствором хлорида. Разница в сроке службы оказалась в разы: прежние ТЭНы служили пару месяцев, новые — более года при интенсивной эксплуатации. Эти кейсы показывают важность учета среды и материала оболочки при выборе.
Монтаж, обслуживание и диагностика неисправностей
Монтаж должен соответствовать разработанным инструкциям: правильное зажатие фланцев, соблюдение моментных усилий и использование рекомендованных уплотнений. При монтаже картриджей важен плотный контакт с поверхностью для эффективного теплоотвода. Неправильная установка часто приводит к локальному перегреву и быстрому выходу из строя.
Регулярное обслуживание включает проверку электрических контактов, очищение от накипи и измерение сопротивления. Для промышленных систем полезно иметь журнал обслуживания и проводить термографию для выявления горячих точек. При появлении избыточного шума или запаха гари элемент нужно вынуть и проверить целостность изоляции и оболочки.
Типичные виды поломок и способы устранения
Самые частые неисправности — пробой изоляции, коррозия оболочки и контактные проблемы. Пробой может быть следствием разрушения заполнителя или нарушения герметичности, что приводит к замыканию на оболочку. В случае коррозии часто проще заменить ТЭН целиком, чем пытаться восстанавливать оболочку, особенно в агрессивной среде.
Контактные проблемы решаются подтяжкой клемм, заменой проводки и очисткой мест соединений. Если элемент перегрелся из-за накипи, восстановить рабочие характеристики можно только после механической или химической очистки, но часто проще заменить ТЭН на модель с защитным покрытием. При диагностике важно использовать мультиметры и мегомметры для точного определения состояния изоляции.
Эксплуатационные советы для долгой службы
Чтобы продлить срок службы ТЭНа, избегайте быстрых циклов включения-выключения без необходимости и контролируйте жесткость воды при применении в бойлерах. Установка магниевого анода в водонагреватель снижает коррозию и накипообразование. Плановые осмотры и очистка позволяют поддерживать энергоэффективность и предотвращают аварии.
Также полезно соблюдать рекомендуемую плотность мощности и не превышать допустимые температуры. При выборе термостатов отдавайте предпочтение моделям с запасом по измеряемому диапазону, чтобы избежать частых срабатываний защиты. Для труднодоступных установок лучше выбирать модульные решения, которые можно заменять по частям.
Как снизить накипь и агрессивное воздействие
Для воды с высокой минерализацией используют систему умягчения или периодическую химическую обработку бака. В некоторых промышленных процессах применяют ингибиторы коррозии, подбираемые по типу среды. Эти меры дешевле, чем частая замена ТЭНов и проста в реализации.
Также помогает применение сухих гильз или фторопластовых покрытий, уменьшающих адгезию солей. При проектировании систем учитывайте возможность ревизии и легкость доступа к нагревателям — это снизит время простоя и затраты на обслуживание.
Стандарты, маркировка и сертификация
ТЭНы должны соответствовать отраслевым стандартам, которые регламентируют материалы, безопасность электрических соединений и методы испытаний. На маркировке указывают мощность, напряжение, материал оболочки и, иногда, плотность мощности. Для промышленных применений важно наличие сертификатов, подтверждающих соответствие требованиям по взрывозащите или пищевой безопасности.
Покупая изделие, обращайте внимание на документацию: протоколы испытаний, гарантийные обязательства и условия эксплуатации. Производители с прозрачной документацией облегчают подбор и минимизируют риск приобретения неподходящей модели. Зачастую срок службы и безопасность зависят не только от конструкции, но и от качества контроля на производстве.
Сравнительная таблица основных типов ТЭНов
| Тип | Основное применение | Преимущества | Ограничения |
|---|---|---|---|
| Трубчатый | Бойлеры, печи, промышленные ванны | Универсальность, простота производства | Чувствительность к коррозии и накипи |
| Фланцевый | Емкости и котлы большого объема | Удобство замены, герметичность | Требует качественного уплотнения |
| Картриджный | Пресс-формы, лабораторные установки | Высокая плотность мощности, компактность | Необходим хороший тепловой контакт |
| Сухой | Чистые и агрессивные среды | Долговечность при агрессии среды | Ниже скорость теплоотдачи |
Часто встречающиеся заблуждения
Одно из распространенных заблуждений — что чем выше мощность, тем лучше. На практике слишком большая плотность мощности вызывает локальные перегревы и уменьшает ресурс. Гораздо важнее совместимость мощности с площадью теплообмена и конкретной средой.
Еще один миф — что все нержавеющие стали одинаковы. Различие между марками 304 и 316 критично для коррозионно-активных сред. При выборе важно не ориентироваться исключительно на слово «нержавеющая сталь», а на конкретную марку и ее свойства.
Дополнительные опции и модернизации
Современные ТЭНы могут комплектоваться термопарами, защитными кожухами, встроенной электроникой для контроля и управления. Наличие встроенной автоматизации позволяет достигать точных температурных режимов и снижает человеческий фактор. В промышленных установках это экономит электроэнергию и повышает безопасность.
Также встречаются покрытия, уменьшающие адгезию накипи и биопленки, а также варианты с антикоррозионными слоями. Иногда выгодно заказать изделие со специфической длиной и формой для оптимального размещения внутри резервуара. Индивидуальная конфигурация часто окупается снижением расходов на обслуживание.
Как правильно оформить заказ и что уточнить у поставщика
При заказе важно сообщить объем и тип среды, требуемую мощность, рабочее напряжение, желаемую форму и материал оболочки. Уточните способ крепления, наличие встроенных датчиков и требования к уплотнениям. Полезно запросить протоколы испытаний и сведения о гарантийных условиях.
Также уточните, возможна ли замена отдельных модулей и наличие серийных образцов для тестирования. Для критичных систем оговорите сроки поставки и условия монтажа, а для промышленных проектов — возможность пуско-наладочных работ. Эти детали снижают риск неправильной покупки и дополнительных затрат.
Перспективы развития и инновации
Технологии продолжают развиваться: улучшаются сплавы, совершенствуются методы заполнения изоляции и появляются покрытия, повышающие срок службы. Растет интерес к интеграции нагревателей с цифровыми системами управления и энергоэффективными алгоритмами. Это открывает возможности для более точного контроля температурных процессов и снижения эксплуатационных расходов.
Новые материалы, такие как наноструктурированные покрытия и композитные оболочки, обещают уменьшать коррозию и сопротивление теплоотдаче одновременно. Переход на более экологичные и долговечные решения будет стимулировать как бытовой, так и промышленный рынок нагревателей.
Ключевые итоговые мысли и практические рекомендации
При выборе нагревателя важно смотреть не на бренд или упаковку, а на соответствие материала оболочки, плотности мощности и конструкции рабочим условиям. В бытовых условиях обращайте внимание на запас мощности и защиту от накипи; в промышленности — на сертификаты и материалы, устойчивые к агрессивным средам. Маленькое внимание на этапе проектирования экономит крупные суммы в будущем.
Если вы выбираете ТЭН для конкретной задачи, уточняйте рабочую среду, скорость теплообмена и возможность обслуживания. При монтаже соблюдайте инструкции производителя и проводите регулярные осмотры. Вложение в качественную модель с продуманной защитой и правильной конфигурацией всегда окупается надежностью и экономией ресурсов.
